Aula 11-88: Transformadores

Transformadores

Transformadores são dispositivos elétricos capazes de promover um aumento ou uma diminuição de diferenças de potencial num determinado circuito elétrico.

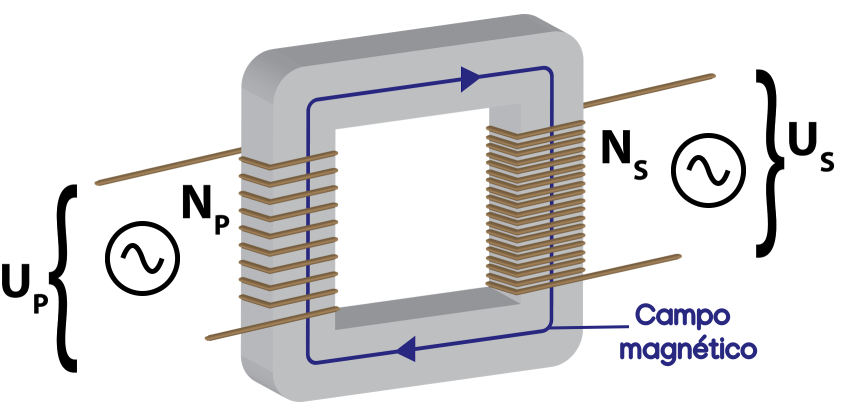

Ao impormos corrente elétrica sob a bobina primária (bobina alimentada pela tensão da rede/tensão de entrada), esta produzirá um campo magnético que se estenderá por todo o núcleo metálico do aparelho; se a corrente imposta for corrente alternada (portanto, o dispositivo precisa ser alimentado com corrente alternada), então o campo magnético presente no núcleo igualmente se alternará e a alternância de campo magnético, no que lhe diz respeito, fará surgir uma corrente elétrica na bobina secundária (bobina em que sai a tensão transformada). Manipulando o número de voltas NP e NS que constituem as bobinas, podemos obter a modificação de tensão desejada.

A relação entre tensão primária U_P e tensão secundária U_S é dada pela expressão:

ou

Como podemos observar, a tensão secundária é diretamente proporcional ao número de voltas que envolvem a bobina secundária (o mesmo ocorre em relação a tensão primária). A razão de porquê isso ocorre é bem simples: quanto mais voltas houverem, maior será a área que sofre variação de fluxo magnético e, por conseguinte, maior será esta variação; maior sendo a variação de fluxo eletromagnético, maior será força eletromotriz induzida.

Potência em transformadores ideais

Chamamos de ideal o transformador em que desconsideramos perdas indesejáveis de energia. Portanto, num transformador ideal, toda a potência de abastecimento dele é convertida em potência de saída de energia, sem perdas.

Desta relação, e daquela que envolve tensões e número de ciclos das bobinas, podemos extrair uma outra que relaciona as correntes de entrada e saída:
