Lista 11-88: Transformadores

01. O transformador é um dispositivo destinado a transmitir energia elétrica ou potência elétrica de um circuito a outro. Esse dispositivo do século XIX funciona através da indução de corrente elétrica, seguindo os princípios básicos da Lei de Faraday e da Lei de Lenz. Funcionando apenas com corrente alternada, o transformador tem papel fundamental no uso doméstico e na transmissão de energia elétrica das grandes usinas de energia.

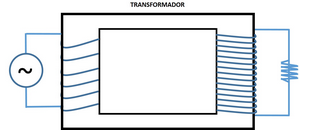

Utilize o esquema do funcionamento do transformador ideal para avaliar quais afirmações a seguir estão corretas:

I - A corrente alternada aplicada no enrolamento primário gera um fluxo magnético constante que, transmitido pelo núcleo, fornece um fluxo magnético constante no enrolamento secundário e, consequentemente, uma corrente alternada.

II - Quanto maior o número de espiras, maior será a voltagem gerada no transformador, apesar da potência nos dois enrolamentos ser igual.

III - Como a potência nos enrolamentos é a mesma, o lado de maior tensão tem a menor corrente.

02. Marque a alternativa ERRADA.

a) Transformadores são dispositivos eletromagnéticos que transformam o valor da tensão elétrica alternada, aplicada em sua entrada, para uma tensão alternada diferente na saída.

b) Os transformadores podem ser usados tanto para aumentar quanto para diminuir o valor da tensão.

c) Um transformador consiste em duas bobinas enroladas no mesmo núcleo de ferro.

d) Um transformador consiste em uma bobina enrolada em dois núcleos de ferro.

e) Em transformadores com dois enrolamentos, é comum denominá-los de enrolamento primário e enrolamento secundário.

03. (UFRGS) O primário de um transformador alimentado por uma corrente elétrica alternada tem mais espiras do que o secundário. Nesse caso, comparado com o primário, no secundário:

a) a diferença de potencial é a mesma e a corrente elétrica é contínua.

b) a diferença de potencial é a mesma e a corrente elétrica é alternada.

c) a diferença de potencial é menor e a corrente elétrica é alternada.

d) a diferença de potencial é maior e a corrente elétrica é alternada.

e) a diferença de potencial é maior e a corrente elétrica é contínua.

04. (Unisinos-RS) As companhias de distribuição de energia elétrica utilizam transformadores nas linhas de transmissão. Um determinado transformador é utilizado para baixar a diferença de potencial de 3 800 V (rede urbana) para 115 V (uso residencial).

Nesse transformador:

I. O número de espiras no primário é maior que no secundário;

II. A corrente elétrica no primário é menor que no secundário;

III. A diferença de potencial no secundário é contínua.

Das afirmações acima:

05. A tensão elétrica fornecida pelas empresas energéticas em alguns estados do Brasil é 220V, porém muitos aparelhos domésticos trabalham com tensões bem inferiores e já possuem transformadores integrados. Supondo que um aparelho funcione com tensão elétrica de 20V e possua um transformador integrado com 1500 espiras no enrolamento primário. Quantas espiras são necessárias no enrolamento secundário para que a tensão não supere os 20V?

06. A corrente elétrica que passa pelo enrolamento primário do transformador, que tem 800 espiras, é iP = 15A. Calcule a corrente no enrolamento secundário do transformador, sabendo que ele possui 100 espiras.

07. Um transformador abaixador tem no lado primário uma tensão de 13,2 KV e uma corrente de 2 A. Se a tensão no secundário é de 220 V, logo a corrente do lado secundário, desprezando as perdas, é igual a:
